Caminhão-de perfuração de rocha para escavação de braço único

A série-de caminhões de perfuração de braço único é uma série de-novos equipamentos inteligentes de perfuração-de alta tecnologia desenvolvidos e fabricados de forma independente por nossa empresa. Esta série de produtos foi especialmente desenvolvida e projetada para perfuração de rochas em mineração, alta-velocidade, alta-velocidade, conservação de água e energia hidrelétrica e construção de túneis de defesa nacional. O sistema elétrico adota marcas importadas e controlador de nível IP67 para controlar a saída. Possui proteção e economia de energia como sobrecorrente, sobrecarga, perda de fase, superaquecimento, etc.

Enviar inquérito

Introdução de Produto

O caminhão-de perfuração de rocha para escavação de braço único é uma plataforma-hidráulica a diesel configurada para mineração subterrânea sem trilhas e avanço de deriva em túneis.

Recursos de produtos

As lanças-simples-para serviços pesados utilizam layouts de caixa-resistentes à torção para minimizar o desvio de posicionamento multi-direcional.

Derivadores hidráulicos de-alta frequência integram pistões-de amortecimento duplos para absorver reflexões-de ondas de choque de rochas duras.

Cabeças de escavação de alto-torque fornecem saída de torque contínua para reduzir riscos de paralisação de-estratos fraturados.

Chassi articulado com rodas aciona redes hidrostáticas de circuito fechado-para garantir energia ininterrupta em rampas subterrâneas íngremes.

Estabilizadores independentes de quatro-pontos fornecem ancoragem estrutural rígida para estabilizar toda a-extensão da plataforma do veículo.

Parâmetros do produto

Nome	Projeto		SRZY90A	SRZY30A
Parâmetros inteiros da máquina	Tamanho total mm		15610 × 2250 × 2365/3065	12465 × 2090 × 2350/3100
	Escopo de Operação	Condução horizontal mm	11400 × 8700	7050 × 6750
		Haste de ancoragem radial mm	16000 × 12500	10000 × 9700
	Diâmetro do furo mm		φ43 ~ φ76	φ43 ~ φ76
	Comprimento do tubo de perfuração mm		3700/4300/4900/5525	3700/4300/4900
	Profundidade de perfuração mm		3400/4000/4600/5200	3400/4000/460C
	Velocidade de perfuração m/min		0.8-2	0.8-2
	Potência do motor principal KW		55/75 (Protótipo)	55
	Capacidade do tanque de óleo hidráulico L		210	210
	peso total kc		21000	14500
Parâmetros do braço	Modelo de perfuratriz (opcional)		1838ME/2238	1838ME/2238
	Potência de impacto KW		18/22	18/22
	Barra de choque de pressão de trabalho		220	220
	Frequência de impacto Hz		60/73	60/73
	Velocidade da perfuratriz r/min		0-215	0-215
	Grau de balanço		±180	±180
	Passo da hélice"		-3/90	-3/90
	Telescópico mm		1800	1500
	Compensação da hélice mm		1800	1250
Parâmetros do sistema do chassi	Potência do motor diesel KW		110	88
	Grau de direção		±40 graus	±38 graus
	Grau do ângulo de oscilação do eixo traseiro		±7 graus	±7 graus
	Grau do ângulo de aproximação/ângulo de saída		25/16	21/14
	Raio mínimo de giro m		Inner> 4.3, Outer> 9	Inside> 3.6, outside> 5.9
	Velocidade de deslocamento km/h		14	13.5
	Grau do ângulo de escalada		14	14
	Distância mínima ao solo mm		304	300
	Freio de serviço		Seco/molhado	Seco/molhado
	Volume do tanque de combustível L		110	60
Parâmetros do sistema de abastecimento de ar	Fluxo L/min		900	700
	Potência do motor KW		7.5	3
	Barra de pressão de trabalho		8	8
Parâmetros do sistema de abastecimento de água	Fluxo L/min		75	70
	Potência do motor KW		3	3
	Barra de pressão da água de trabalho		0.8-1.2	0.8-1.2
Parâmetros do sistema elétrico	Potência total do motor KW		65.5/85.5	61/(55 3 3)
	Tensão de alimentação V/Hz		380/50	380/50
	Lâmpada de guindaste W		8 × 48W	8 × 48W
	Luz de trabalho W		2 × 300W	2 × 300W
	Capacidade do tambor de cabo m		70	70

Rock Drilling Truck Machine 01

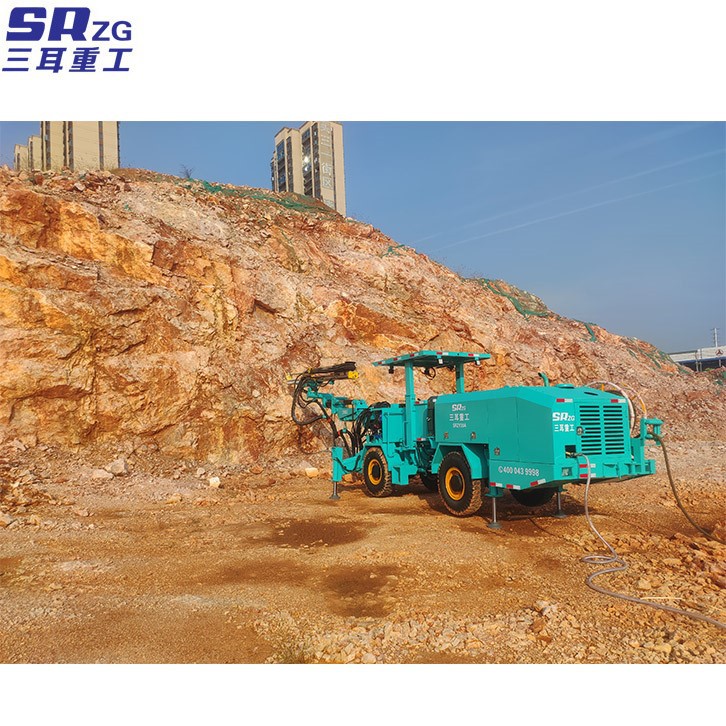

Rock Drilling Truck Machine 02

Rock Drilling Truck Machine 03

Padrões de entrega e suporte global

Certificação de Conformidade

As estruturas de cabine dos operadores de proteção certificadas FOPS/ROPS, totalmente compatíveis com os códigos internacionais de segurança de máquinas subterrâneas, são padrão na entrega.

Perfil de fábrica

Testes hidráulicos{0}}funcionais completos e calibração do sistema elétrico são executados nas instalações antes da liberação da remessa.

Dados Técnicos

Esquemas hidráulicos completos, diagramas elétricos e manuais de peças em inglês são fornecidos com cada unidade para facilitar as operações em campo.

Canal de peças

A disponibilidade estruturada de componentes críticos-anos é garantida juntamente com a catalogação internacional padronizada de peças-de desgaste.

Perguntas frequentes

Q1. Quais tamanhos de furos a máquina pode acomodar?

A configuração de perfuração pode ser selecionada de acordo com os requisitos do projeto, incluindo diferentes diâmetros de furo, profundidades de furo e padrões de perfuração.

Q2. A máquina pode ser personalizada para diferentes requisitos de projeto?

Sim. Opções de configuração como sistemas de perfuração, dimensões operacionais e equipamentos auxiliares podem ser ajustadas de acordo com as necessidades do projeto.

Q3. Quais são os principais pontos de manutenção para a operação diária?

As inspeções de rotina normalmente incluem componentes hidráulicos, ferramentas de perfuração, sistemas de lubrificação e peças de desgaste para manter a operação normal do equipamento.

Q4. O que deve ser considerado antes de selecionar um caminhão de perfuração?

Os principais fatores incluem dimensões do túnel, condições da rocha, requisitos de perfuração e ambientes de trabalho do projeto para garantir a configuração adequada do equipamento.
